PORTE GAMMA 1000
GAMMA 1000

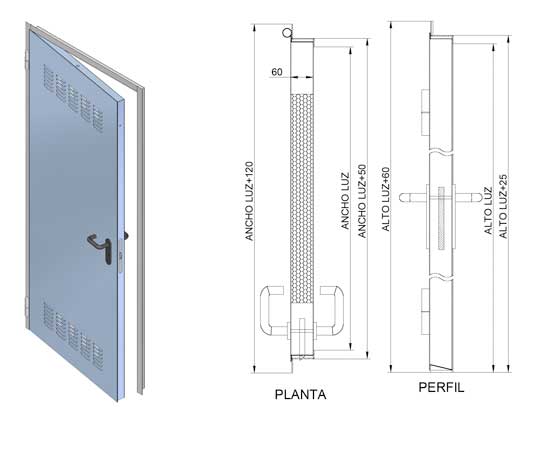

PAP-1160R
Porta metallica formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: di tipo Z realizzato in lamina d'acciaio da 2,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: ferramenta di chiusura formata da serratura CIMESA d'acciaio, funzione chiave e cilindro, con maniglie in poliammide.
scarica PAP-1160R (spagnolo)
GAMMA 1000

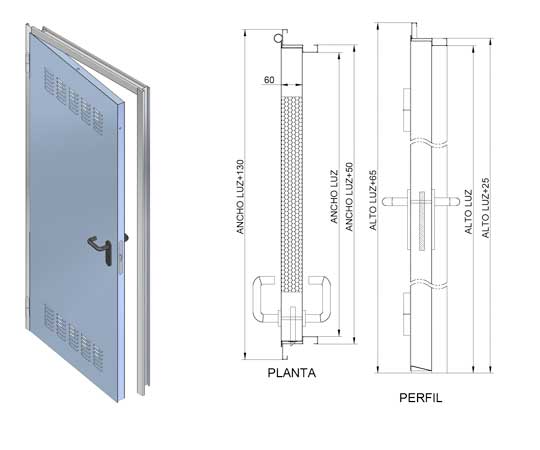

PAP-1260R
Porta metallica formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: ferramenta di chiusura formata da serratura CIMESA d'acciaio, funzione chiave e cilindro, con maniglie in poliammide.
scarica PAP-1260R (spagnolo)
GAMMA 1000

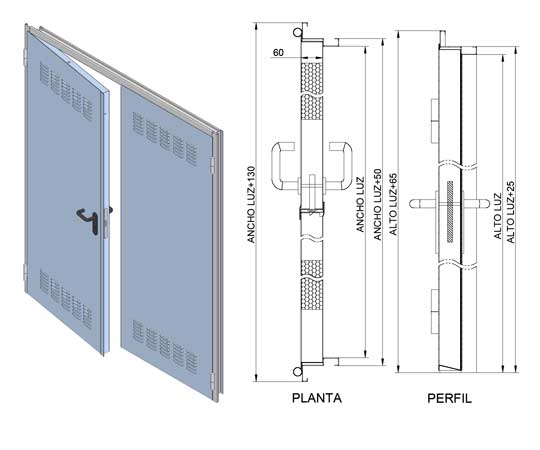

PAP-1262R
Porta metallica formata da:
ANTE: 60 mm di spessore, realizzate con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinite con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: ferramenta di chiusura in anta principale formata da serratura CIMESA d'acciaio, funzione chiave e cilindro, con maniglie in poliammide. Chiavistelli imbutiti sul bordo in anta secondaria.
scarica PAP-1262R (spagnolo)
GAMMA 1000

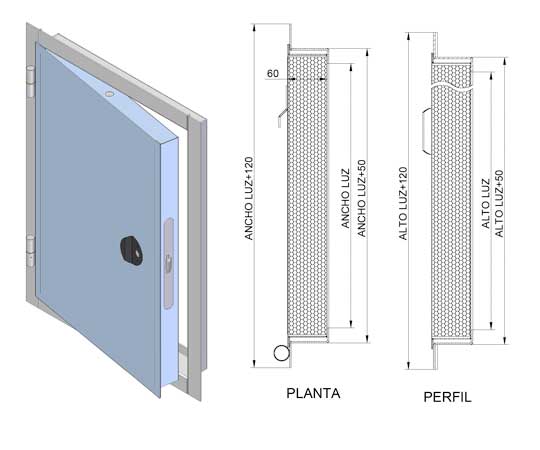

PAP-1460V
Finestra tagliafiamma EI260 formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: finestra tipo Z realizzato in lamina d'acciaio da 2,5 mm di spessore, dotato di cerniere piatte in acciaio CIMESA CB2/18, con sistema anti-distacco.
SISTEMA: ferramenta di chiusura formata da serratura CIMESA in acciaio, funzione chiave, pomello in acciaio laccato nero CIMESA 8001 CH N e ghiera (acqua, gas o elettricità).
scarica PAP-1460V (spagnolo)
GAMMA 1000

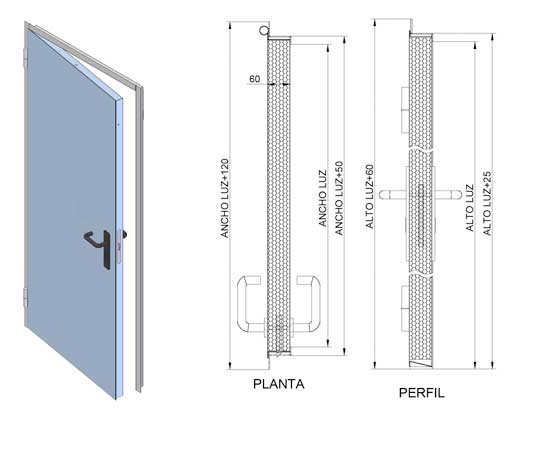

PAP-1460
Porta tagliafiamma EI260 formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: di tipo Z realizzato in lamina d'acciaio da 2,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: ferramenta di chiusura formata da serratura CIMESA d'acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate. Molla chiudiporta idraulica.
scarica PAP-1460 (spagnolo)
GAMMA 1000
PAP-1560
Porta tagliafiamma EI260 formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate.
B) Maniglione antipanico 1910, ad azionamento esterno mediante maniglia chiudibile.
scarica PAP-1560 (spagnolo)
GAMMA 1000

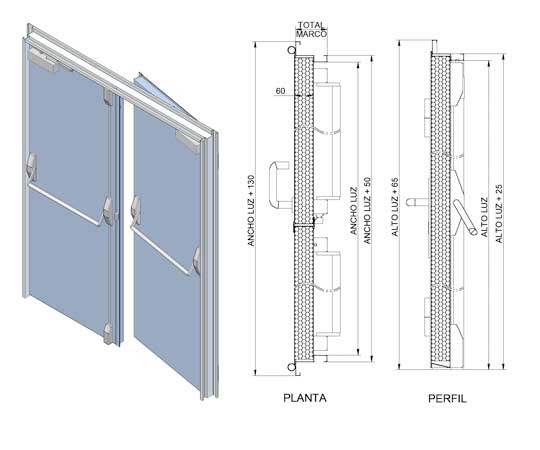

PAP-1562
Porta tagliafiamma EI260 formata da:
ANTE: 60 mm di spessore, realizzate con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinite con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Anta principale con serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate. Chiavistelli imbutiti sul bordo in anta secondaria.
B) Maniglione antipanico 1910+1930 con azionamento esterno mediante maniglia chiudibile in anta principale, chiusura nell'anta secondaria in alto e in basso. Dispositivo di selezione di chiusura.
scarica PAP-1562 (spagnolo)
GAMMA 1000

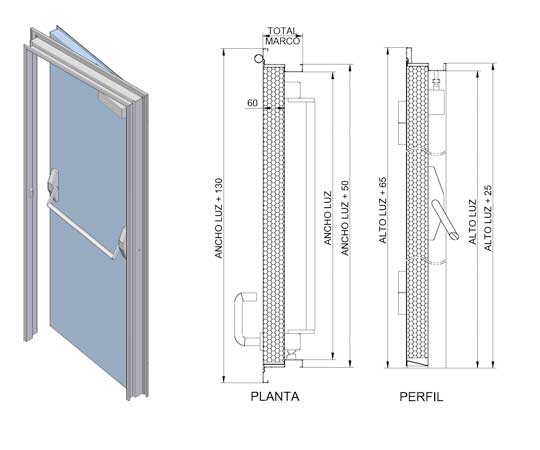

PAP-1660
Porta tagliafiamma EI260 formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate.
B) Maniglione antipanico 1910, ad azionamento esterno mediante maniglia chiudibile.
scarica PAP-1660 (spagnolo)
GAMMA 1000

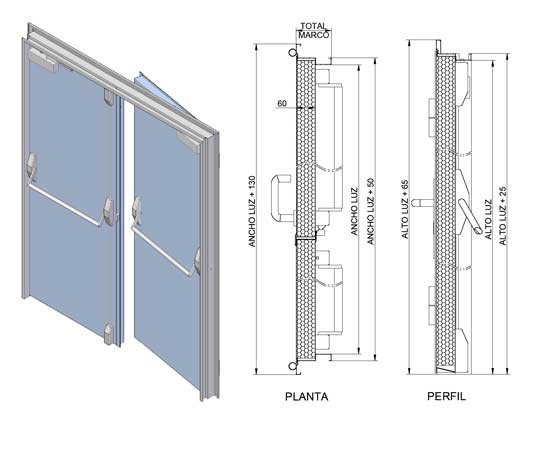

PAP-1662
Porta tagliafiamma EI260 formata da:
ANTE: 60 mm di spessore, realizzate con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinite con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Anta principale con serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate. Chiavistelli imbutiti sul bordo in anta secondaria.
B) Maniglione antipanico 1910+1930 con azionamento esterno mediante maniglia chiudibile in anta principale, chiusura nell'anta secondaria in alto e in basso. Dispositivo di selezione di chiusura.
scarica PAP-1662 (spagnolo)
GAMMA 1000

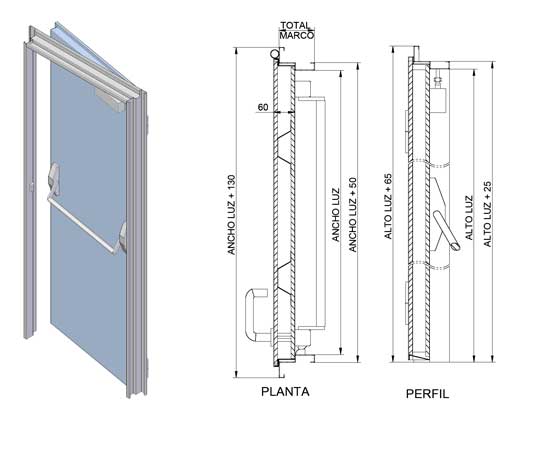

PAP-1760
Porta tagliafiamma EI260 formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate.
B) Maniglione antipanico 1910, ad azionamento esterno mediante maniglia chiudibile.
scarica PAP-1760 (spagnolo)
GAMMA 1000

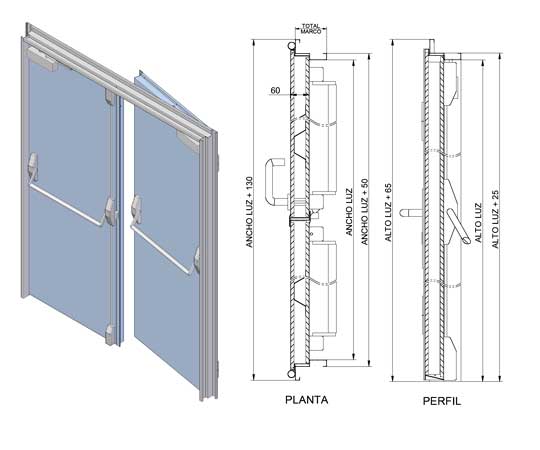

PAP-1762
Porta tagliafiamma EI260 formata da:
ANTE: 60 mm di spessore, realizzate con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinite con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Anta principale con serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate. Chiavistelli imbutiti sul bordo in anta secondaria.
B) Maniglione antipanico 1910+1930 con azionamento esterno mediante maniglia chiudibile in anta principale, chiusura nell'anta secondaria in alto e in basso. Dispositivo di selezione di chiusura.
scarica PAP-1762 (spagnolo)
GAMMA 1000
PAP-1770
Porta tagliafiamma EI260 formata da:
ANTA: 70 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate.
B) Maniglione antipanico 1910, ad azionamento esterno mediante maniglia chiudibile.
scarica PAP-1770 (spagnolo)
GAMMA 1000

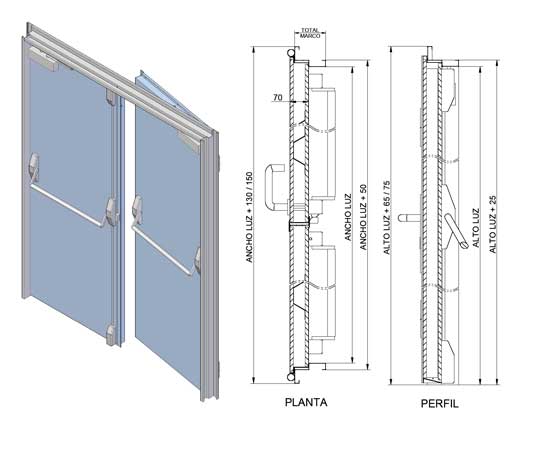

PAP-1772
Porta tagliafiamma EI260 formata da:
ANTE: 70 mm di spessore, realizzate con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinite con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Anta principale con serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate. Chiavistelli imbutiti sul bordo in anta secondaria.
B) Maniglione antipanico 1910+1930 con azionamento esterno mediante maniglia chiudibile in anta principale, chiusura nell'anta secondaria in alto e in basso. Dispositivo di selezione di chiusura.
scarica PAP-1772 (spagnolo)
GAMMA 1000

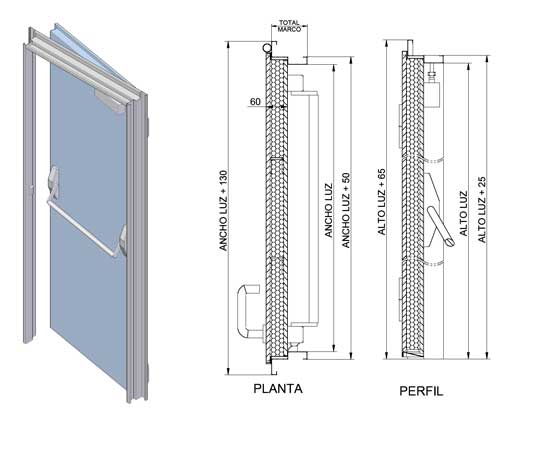

PAP-1860
Porta tagliafiamma EI290 formata da:
ANTA: 60 mm di spessore, realizzata con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate.
B) Maniglione antipanico 1910, ad azionamento esterno mediante maniglia chiudibile.
scarica PAP-1860 (spagnolo)
GAMMA 1000

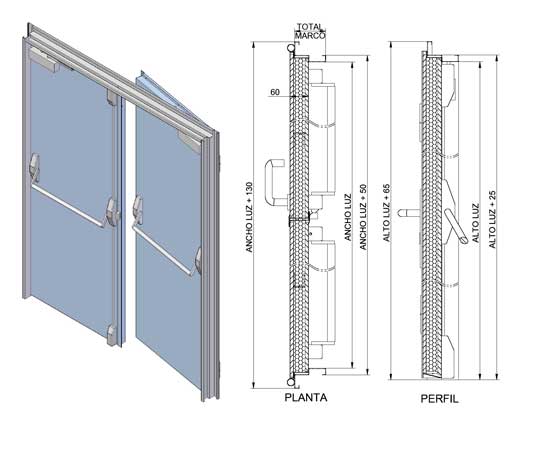

PAP-1862
Porta tagliafiamma EI290 formata da:
ANTE: 60 mm di spessore, realizzate con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e rifinite con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato realizzato in lamina d'acciaio da 1,5 mm di spessore, dotato di cerniere piatte d'acciaio CIMESA CB5/22.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Anta principale con serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate. Chiavistelli imbutiti sul bordo in anta secondaria.
B) Maniglione antipanico 1910+1930 con azionamento esterno mediante maniglia chiudibile in anta principale, chiusura nell'anta secondaria in alto e in basso. Dispositivo di selezione di chiusura.
scarica PAP-1862 (spagnolo)
GAMMA 1000

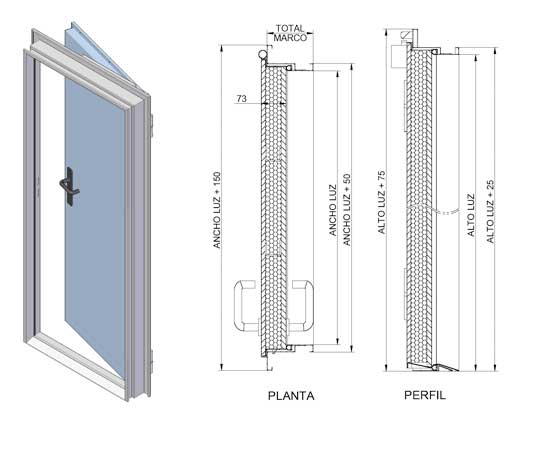

PAP-1970-AC
Porta tagliafiamma acustica EI260, 38 dB, formata da:
ANTA: 73 mm di spessore, realizzata con lamine d'acciaio da 1,2 mm, isolamento rigido all'interno e materiale assorbente, rifinita con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato/avvolgente realizzato in lamina d'acciaio da 1,5 mm di spessore, con guarnizioni perimetrali in gomma per attenuare i rumori e guarnizione rigonfiata, dotato di cerniere con cuscinetto a sfera d'acciaio CIMESA CB6/24.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate.
B) Maniglione antipanico 1910, ad azionamento esterno mediante maniglia chiudibile.
scarica PAP-1970-AC (spagnolo)
GAMMA 1000

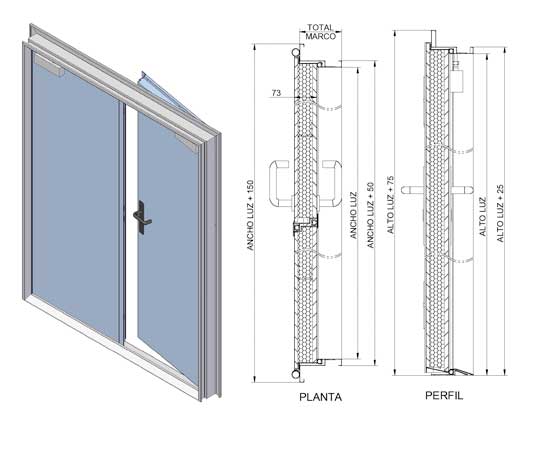

PAP-1972-AC
Porta tagliafiamma acustica EI260, 38 dB, formata da:
ANTE: 73 mm di spessore, realizzate con lamine d'acciaio da 1-1,2 mm, isolamento rigido all'interno e materiale assorbente, rifinite con primer a due componenti a base d'acqua, senza solventi, che offre un elevato grado di protezione. Terminazione in RAL 7035.
STIPITE: profilato/avvolgente realizzato in lamina d'acciaio da 1,5 mm di spessore, con guarnizioni perimetrali in gomma per attenuare i rumori e guarnizione rigonfiata, dotato di cerniere con cuscinetto a sfera d'acciaio CIMESA CB6/24.
SISTEMA: Molla chiudiporta idraulica e ferramenta di chiusura formata da:
A) Anta principale con serratura CIMESA in acciaio, funzione chiave e cilindro, con maniglie in acciaio CIMESA 7111+7121 laccate. Chiavistelli imbutiti sul bordo in anta secondaria.
B) Maniglione antipanico 1910+1930 con azionamento esterno mediante maniglia chiudibile in anta principale, chiusura nell'anta secondaria in alto e in basso. Dispositivo di selezione di chiusura.
scarica PAP-1972-AC (spagnolo)
PORTE GAMMA 2000 E GAMMA 3000
TRA BREVE SARÀ DISPONIBILE LA DOCUMENTAZIONE RELATIVA ALLE GAMME 2000 E 3000
PREGHIAMO DI SCUSARCI PER L'EVENTUALE DISTURBO
GAMME COMPLETE
GAMMA 1000
PAP-1160
PAP-1160R
PAP-1460V
PAP-1462V
PAP-1460
PAP-1560
PAP-1562
PAP-1660
PAP-1662
PIP-1660
PIP-1662
PAP-1760
PAP-1762
PAP-1860
PAP-1862
PAP-1970-AC
PAP-1972-AC
GAMMA 2000
PAP-2050/52
PAP-2060/62
PAP-2160/62
PAP-2170
PAP-2172
PAP-2260F
PAP-2262F
PAP-2260F
PAP-2262
PAP-2270F
PAP-2272F
PAP-2370-AC
PAP-2372-AC
PAP-2370-AC
PAP-2372-AC
PIC-2460
PIC-2462
PIC-2470
PIC-2472
PIA-2560
PIA-2562
PIA-2560V
PIA-2562V
PIA-2660
PIA-2662
PIA-2770
PIA-2772
PAV-2860
PAV-2862
PAV-2870
PAV-2872
PIV-2860
PIV-2862
PIV-2870
PIV-2872
PIF-2940
PAF-2940
PFI-2950
PFI-2952
PIM-2950
PIM-2952
PIM-2960
PIM-2962
PIAM-2960
PIAM-2962
PIAM-2970
PIAM-2972
GAMMA 3000
PAH-3070/80/90
PAH-3072/80/90
PIH-3070
PIH-3072
PAH-3170
PIH-3170
PAV-3270/80/90
PIV-3370/80/90
PAW-3470/80/90
PIW-3570/80/90
Gamma completa, dimensioni della porta su richiesta
Porta in acciaio ruotante multiuso
Porta un acciaio ruotante grata multiuso
Serranda in acciaio ruotante EI260
Serranda in acciaio ruotante EI260
Porta in acciaio ruotante EI260
Porta in acciaio ruotante EI260
Porta in acciaio ruotante EI260
Porta in acciaio ruotante EI260
Porta in acciaio ruotante EI260
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio ruotante EI260
Porta in acciaio ruotante EI260
Porta in acciaio ruotante EI290
Porta in acciaio ruotante EI290
Porta in acciaio ruotante EI260 acustica
Porta in acciaio ruotante EI260 acustica
Gamma completa, dimensioni della porta su richiesta
Porta in acciaio ruotante multiuso
Porta in acciaio ruotante multiuso
Porta in acciaio ruotante EI260
Porta in acciaio ruotante EI260/90
Porta in acciaio ruotante EI260/90
Porta in acciaio ruotante EI260 rivestimento lato A e B
Porta in acciaio ruotante EI260 rivestimento lato A e B
Porta in acciaio ruotante EI260 rivestimento lato A o B
Porta in acciaio ruotante EI260 rivestimento lato A o B
Porta in acciaio ruotante EI290 rivestimento lato A e B
Porta in acciaio ruotante EI290 rivestimento lato A e B
Porta in acciaio ruotante EI290 acustica Uscita Sale
Porta in acciaio ruotante EI290 acustica Uscita Sale
Porta in acciaio ruotante EI290 acustica Ingresso Sale
Porta in acciaio ruotante EI290 acustica Ingresso Sale
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio inossidabile ruotante EI290/120
Porta in acciaio inossidabile ruotante EI290/120
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio inossidabile ruotante EI260 vetro
Porta in acciaio inossidabile ruotante EI260 vetro
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio inossidabile ruotante EI260
Porta in acciaio inossidabile ruotante EI290
Porta in acciaio inossidabile ruotante EI290
Porta in acciaio ruotante EI260 vetro
Porta in acciaio ruotante EI260 vetro
Porta in acciaio ruotante EI290 vetro
Porta in acciaio ruotante EI290 vetro
Porta in acciaio ruotante EI260 vetro
Porta in acciaio ruotante EI260 vetro
Porta in acciaio ruotante EI290 vetro
Porta in acciaio ruotante EI290 vetro
Porta inossidabile formica
Porta in acciaio formica
Porta in acciaio inossidabile formica
Porta in acciaio inossidabile formica
Porta in acciaio inossidabile legno
Porta in acciaio inossidabile legno
Porta in acciaio inossidabile legno
Porta in acciaio inossidabile legno
Porta in acciaio inossidabile ruotante EI260 legno
Porta in acciaio inossidabile ruotante EI260 legno
Porta in acciaio inossidabile ruotante EI290 legno
Porta in acciaio inossidabile ruotante EI290 legno
Gamma completa, dimensioni della porta su richiesta
Porta in acciaio ad azionamento orizzontale EI260/90/120
Porta in acciaio ad azionamento orizzontale EI260/90/120
Porta in acciaio inossidabile ad azionamento orizzontale EI260
Porta in acciaio inossidabile ad azionamento orizzontale EI260
Porta in acciaio ad azionamento orizzontale EI260 con spioncino
Porta in acciaio inossidabile ad azionamento orizzontale EI260 con spioncino
Porta in acciaio ad azionamento verticale EI260/90/120
Porta in acciaio inossidabile ad azionamento verticale EI260/90/120
Porta in acciaio ad azionamento verticale EI260/90/120 articolata
Porta in acciaio inossidabile ad azionamento verticale EI260/90/120 articolata
SERRANDE E PORTE DISPONIBILI CON CONSEGNA IMMEDIATA
Modello porta
Porta PAP-1160 Grata
Porta PAP-1160 Grata
Serranda PAP-1460V
Serranda PAP-1460V
Serranda PAP-1460V
Serranda PAP-1460V
Porta PAP-1460 Serratura
Porta PAP-1460 Serratura
Porta PAP-1560 Serratura
Porta PAP-1560 Serratura
Porta PAP-1560 Serratura
Porta PAP-1560 Antipanico
Porta PAP-1560 Antipanico + Spioncino
Porta PAP-1560 Antipanico
Porta PAP-1562 Serratura
Porta PAP-1562 Antipanico
Porta PAP-1562 Antipanico
Porta PAP-1562 Antipanico + Spioncino
Porta PAP-1562 Serratura
Porta PAP-1562 Antipanico
Porta PAP-1562 Serratura
Porta PAP-1660 Serratura
Porta PAP-1660 Serratura
Porta PAP-1662 Serratura
Porta PAP-1662 Serratura
Porta PAP-1860 Serratura
Porta PAP-1860 Serratura
Porta PAP-1862 Serratura
Porta PAP-1862 Antipanico
EI2 (RF)
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
90
90
90
90
Nº Ante
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
1
1
2
2
1
1
2
2
Dimensioni Vano Passaggio
700x2030
800x2030
400x600
450x700
500x350
650x350
700x2030
800x2030
700x2030
800x2030
900x2030
800x2030
800x2030
900x2030
1400x2030
1400x2030
1600x2030
1600x2030
1600x2030
1800x2030
1800x2030
800x2030
900x2030
1400x2030
1600x2030
800x2100
900x2100
1600x2100
1600x2100

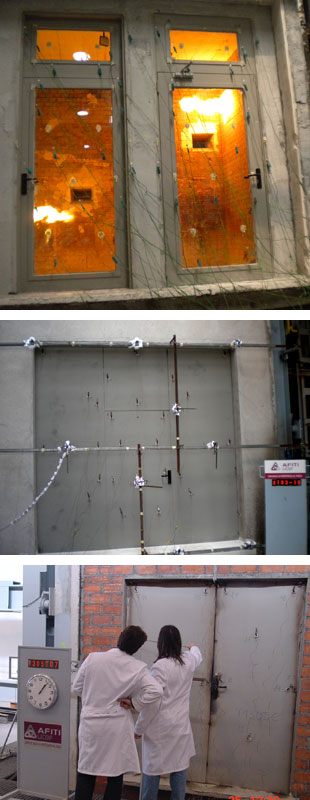

COLLAUDI E CERTIFICATI
PORTE A UNA SOLA ANTA
EI260
EI290
EI2120
EI290 resistenza all'effrazione livello 3
EI260 acustica 38 dB
EI290 acustica 38 dB
EI2120 acustica 38 dB
EI260 acustica 45 dB
EI290 acustica 45 dB
EI2120 acustica 45 dB
EI260 con spioncino di vetro
EI290 con spioncino di vetro
EI2120 con spioncino di vetro
EI260 con spioncini e sovrapporta
Collaudo di pressurizzazione
PORTE A DUE ANTE
EI260
EI290
EI2120
EI260 acustica 38 dB
EI290 acustica 38 dB
EI2120 acustica 38 dB
EI260 acustica 45 dB
EI290 acustica 45 dB
EI2120 acustica 45 dB
EI260 con spioncino di vetro
EI290 con spioncino di vetro
EI2120 con spioncino di vetro
EI260 con spioncini e sovrapporta
Collaudo di pressurizzazione
PORTE DIVISORIE
scorrevole EI260
scorrevole EI290
scorrevole EI2120
scorrevole EI2180
guillotina EI260
a ghigliottina EI290
a ghigliottina EI2120
a ghigliottina EI2180
porta pedonale per scorrevole o ghigliottina, con e senza bordo inferiore
MARCHIO "CE" PORTE AUTOMATICHE
Scorrevoli, basculanti, a ghigliottina e con cerniere
